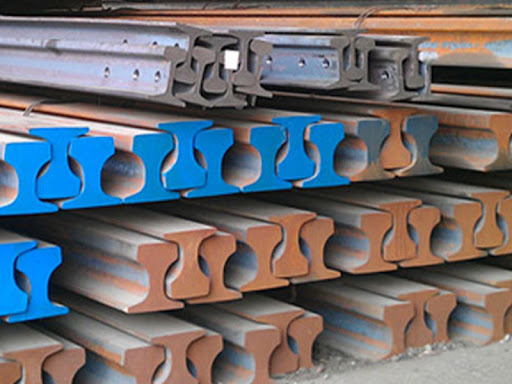

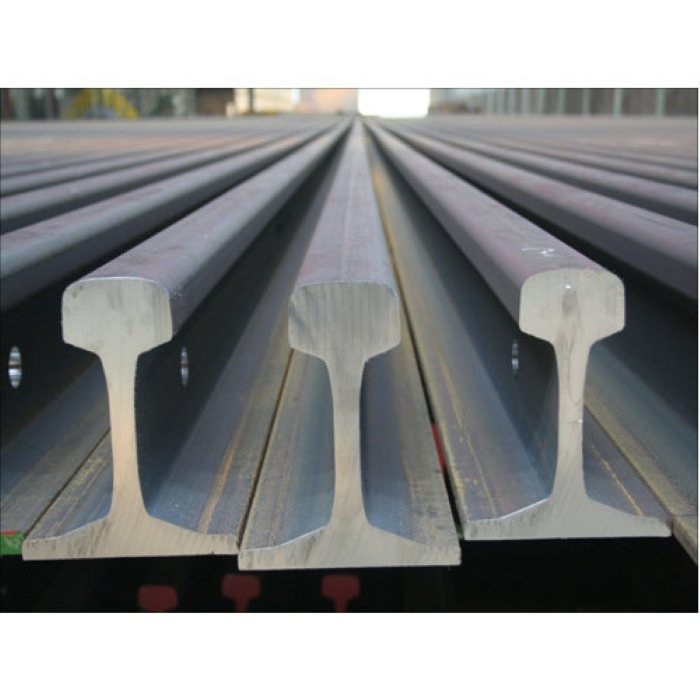

Thép ray "P" là loại thép hình chữ P được sử dụng trong các hệ thống đường ray, có đặc điểm là mặt cắt hình chữ I chịu lực uốn tốt và có khả năng chịu mài mòn. "P" là ký hiệu cho loại ray, và số đi kèm (ví dụ P18, P22, P50) biểu thị khối lượng danh nghĩa của ray tính bằng kg trên mét chiều dài.
Đặc điểm chung
Cấu tạo: Có mặt cắt hình chữ I với phần trên (đầu ray) lồi và phần dưới (đáy ray) có độ rộng nhất định, giúp tăng bề mặt tiếp xúc với bánh xe và phân bổ áp lực tốt hơn.
Chịu lực: Được chế tạo để chịu được tải trọng lớn và lực ma sát từ các phương tiện di chuyển trên đường ray.
Ứng dụng: Sử dụng phổ biến trong đường sắt, xe goòng trong mỏ, đường ray cầu trục trong nhà máy, bến cảng và các công trình xây dựng.
Ý nghĩa của các ký hiệu
P: Ký hiệu cho loại ray.
Số theo sau (ví dụ: 18, 22, 50): Biểu thị khối lượng trên mỗi mét chiều dài (kg/m). Ví dụ:
P9: Có khối lượng 9,38 kg/m, thường dùng cho xe goòng tải trọng nhỏ.
P22: Trọng lượng 22 kg/m, thường dùng cho đường sắt khổ hẹp hoặc công nghiệp.

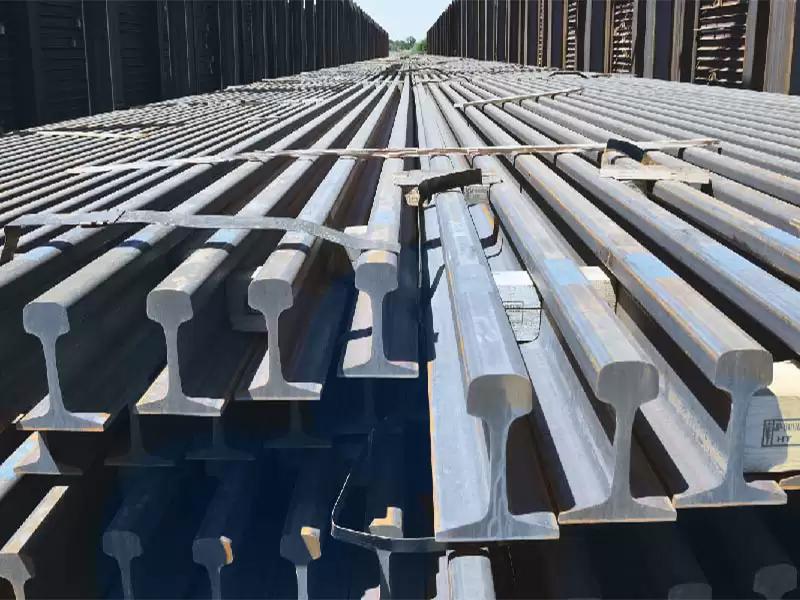

P50: Ray hạng nặng tiêu chuẩn Trung Quốc, có khả năng chịu tải cao.
Quy cách thép ray – thông số kỹ thuật thép ray
Xin giới thiệu với các bạn bảng quy cách thép ray – thông số kỹ thuật thép ray từ P11(P12), P15, P18, P24, P30, P38, P43, P50…QU80 QU100 QU120
Mặt cắt chi tiết thanh ray tiêu chuẩn
Mặt cắt thanh ray
QUY CÁCH THÉP RAY ĐƯỜNG SẮT THEO MẶT CẮT NGANG Đơn vị tính: mm
BẢNG THÔNG SỐ KỸ THUẬT THÉP RAY – RAIL STEEL
Thép ray
Trong Lượng Barem
Chiều Cao (mm)
Rộng Mặt (mm)
Bề dày T(mm)
Rộng Đáy(mm)
Chiều dài (M)
Ray P11
11 KG / 1 Mét
69.85
35
7
66
6 M
Ray P15
15 KG / 1 Mét
79.37
42.86
8.33
79.37
8 M
Ray P18
18 KG / 1 Mét
90
40
10
80
8 M
Ray P22
22 KG / 1 Mét
93.66
50.8
10.72
93.66
8 M
Ray P24
24 KG / 1 Mét
107
51
10.9
92
8 M / 10M
Ray P30
30 KG / 1 Mét
107.95
60.33
12.3
107.95
8 M / 10M
Ray P38
38 KG / 1 Mét
134
68
13
114
12,5 M
Ray P43
43 KG / 1 Mét
140
70
14.5
114
12,5 M
Ray P50
50 KG / 1 Mét
152
70
15.5
132
12,5 M
Kích thước ray đo thực tế từng loại: Đơn vị tính: mm
