Tứ Thông

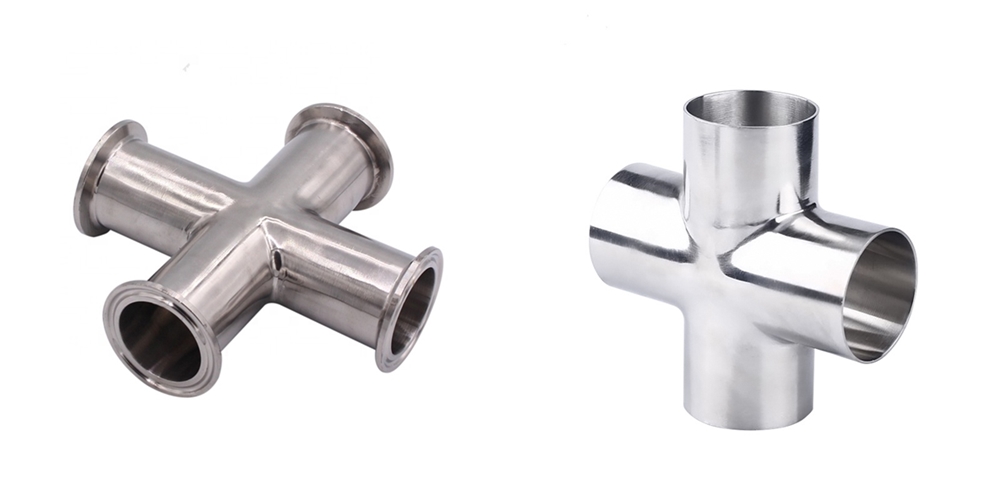

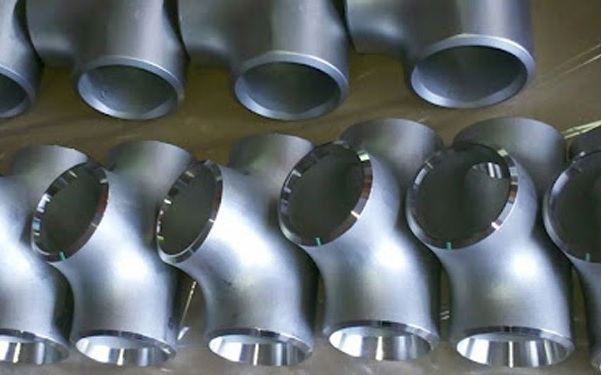

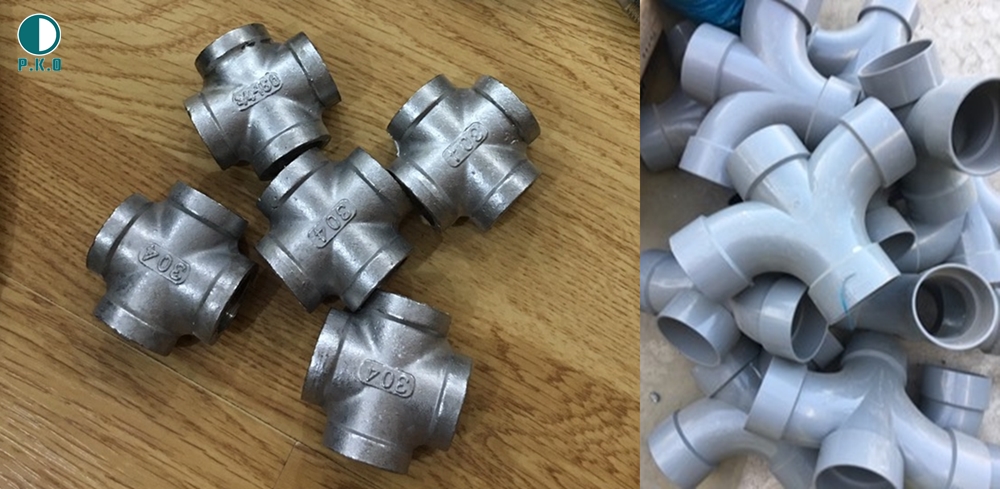

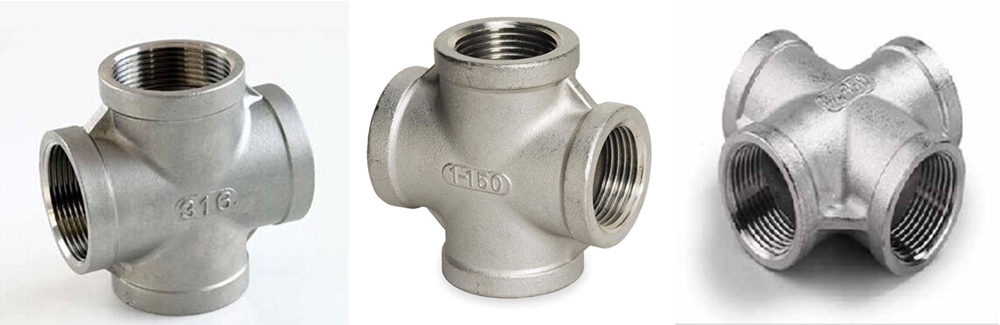

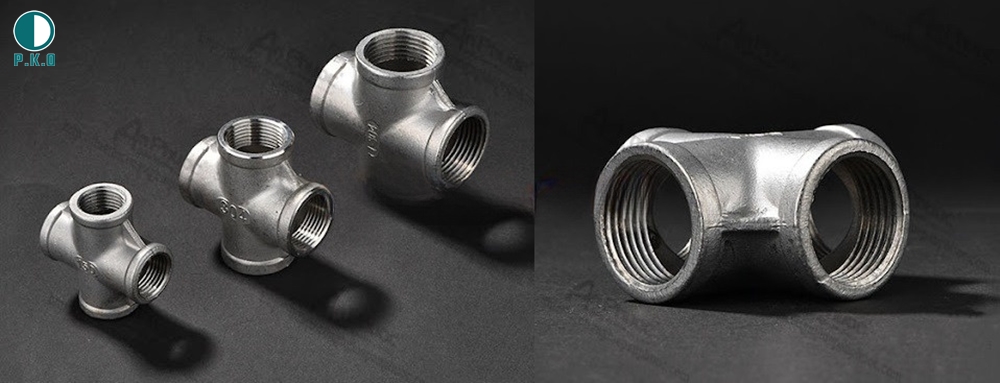

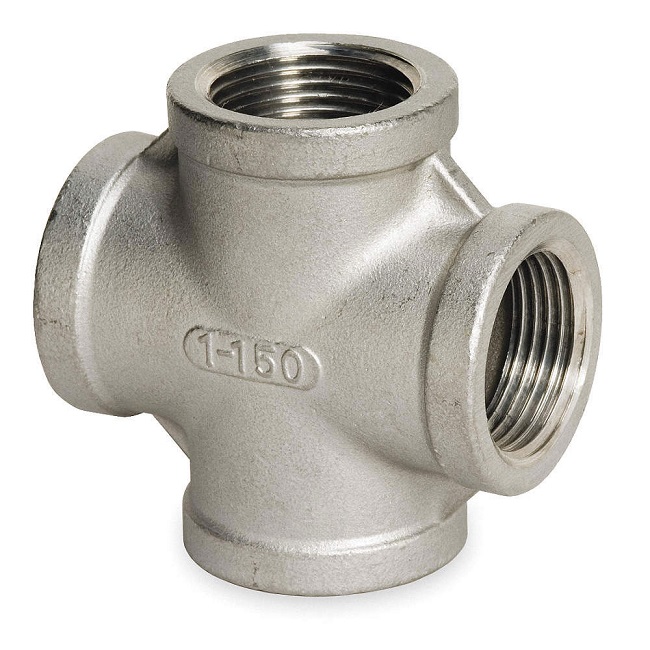

Tứ thông thép ống là một loại phụ kiện đường ống có hình dạng chữ thập với bốn ngã kết nối, dùng để phân chia một dòng lưu chất thành ba hướng hoặc kết nối ba đường ống với một đường ống chính, từ đó điều hướng dòng chảy trong các hệ thống cấp thoát nước, khí nén, dầu khí và nhiều ứng dụng công nghiệp khác. Tứ thông thép ống được chế tạo từ thép hoặc inox, có thể kết nối bằng cách hàn đối đầu hoặc nối ren, tùy thuộc vào yêu cầu kỹ thuật của từng hệ thống.
Chữ Thập Thép Hàn Là Gì?
Chữ Thập thép hàn (Cross Tee) là một loại phụ kiện nối ống có bốn nhánh, giúp kết nối các đoạn ống theo bốn hướng khác nhau. Sản phẩm này thường được sử dụng trong các hệ thống đường ống công nghiệp, cấp thoát nước, khí nén và dầu khí.
Thông số kỹ thuật
| Tên sản phẩm | Thập hàn, Tứ thông, 4 nhánh |
|---|---|
| Kết nối | Hàn kết nối đường ống |
| Chất liệu | Hàng đen, hàng mạ kẽm |
| Kích thước | DN15 – DN300 |
| Tiêu chuẩn | SCH20, SCH40, SCH80 |
| Áp suất | 2.5 MPa |
| Nhiệt độ tối đa | 200 độ C |
| Dùng cho | Nước, khí, gas, xăng dầu |
BẢNG GIÁ THAM KHẢO CHỮ THẬP THÉP HÀN
WELDED CROSS (SCH40 – SCH80 – STD)
Dưới đây là bảng giá tham khảo cho chữ thập thép hàn (hình dạng chữ thập – Cross Fittings), thường dùng trong hệ thống đường ống chịu áp lực, cấp thoát nước, hệ thống PCCC, hơi – khí nén – gas – dầu, đặc biệt trong ngành công nghiệp nặng và công trình kỹ thuật.
| Đường kính (DN) | Phi ngoài (mm) | Chữ thập hàn SCH40 (VNĐ/cái) | Chữ thập hàn SCH80 (VNĐ/cái) |
|---|---|---|---|
| DN15 | 21.3 | 25.000 – 30.000 | 35.000 – 45.000 |
| DN20 | 26.9 | 28.000 – 35.000 | 40.000 – 50.000 |
| DN25 | 33.7 | 35.000 – 45.000 | 55.000 – 65.000 |
| DN32 | 42.4 | 50.000 – 60.000 | 70.000 – 85.000 |
| DN40 | 48.3 | 60.000 – 75.000 | 90.000 – 110.000 |
| DN50 | 60.3 | 85.000 – 105.000 | 120.000 – 145.000 |
| DN65 | 76.1 | 120.000 – 140.000 | 160.000 – 190.000 |
| DN80 | 88.9 | 150.000 – 180.000 | 210.000 – 250.000 |
| DN100 | 114.3 | 200.000 – 250.000 | 290.000 – 350.000 |
| DN125 | 141.3 | 290.000 – 360.000 | 390.000 – 470.000 |
| DN150 | 168.3 | 380.000 – 450.000 | 520.000 – 600.000 |
| DN200 | 219.1 | 550.000 – 650.000 | 750.000 – 880.000 |
Thông tin thêm:
-
Vật liệu: Thép carbon (A234 WPB), có thể có mạ kẽm nhúng nóng theo yêu cầu.
-
Ứng dụng: Hệ thống áp lực, công nghiệp, hệ thống PCCC, hóa chất, dầu khí, hơi nóng…
-
Kết nối: Hàn lồng (socket weld hoặc butt weld)
-
Xuất xứ phổ biến: Trung Quốc, Hàn Quốc (SeAH, Benkan), Việt Nam gia công
Ưu Điểm Của Thập Thép Hàn SCH20, SCH40, SCH80
- Độ bền cao: Sản xuất từ thép cacbon chất lượng, khả năng chịu lực tốt.
- Chịu nhiệt, áp suất tốt: Tùy theo tiêu chuẩn SCH, sản phẩm có thể hoạt động trong điều kiện áp lực và nhiệt độ khác nhau.
- Dễ dàng lắp đặt: Thiết kế phù hợp với nhiều hệ thống đường ống công nghiệp.
- Chống ăn mòn: Có thể được mạ kẽm hoặc phủ sơn chống gỉ để tăng tuổi thọ.
Ứng Dụng Của Thập Thép Hàn
Thập thép hàn được sử dụng rộng rãi trong nhiều lĩnh vực:
- Ngành dầu khí, hóa chất: Kết nối các đường ống dẫn khí, dầu, hóa chất.
- Cấp thoát nước: Hệ thống đường ống nước sạch, nước thải công nghiệp.
- Hệ thống chữa cháy: Đường ống phòng cháy chữa cháy cần đảm bảo độ bền và chịu áp lực cao.
- Xây dựng và cơ khí: Ứng dụng trong các hệ thống cấp hơi, khí nén.

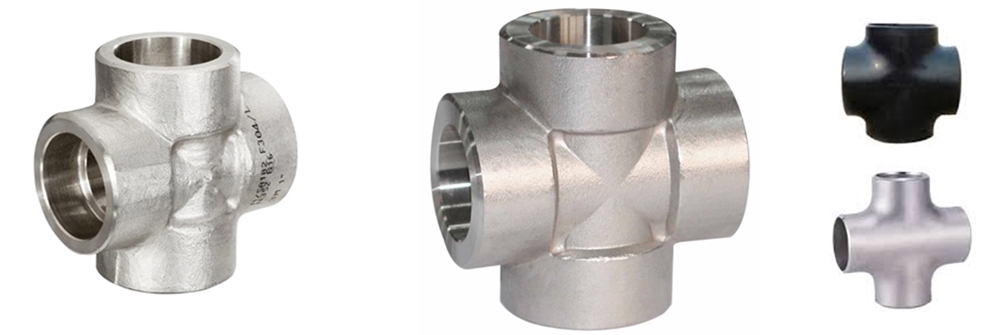

Phân Loại Thập Thép Hàn
Thập thép hàn được phân loại theo nhiều tiêu chí khác nhau:

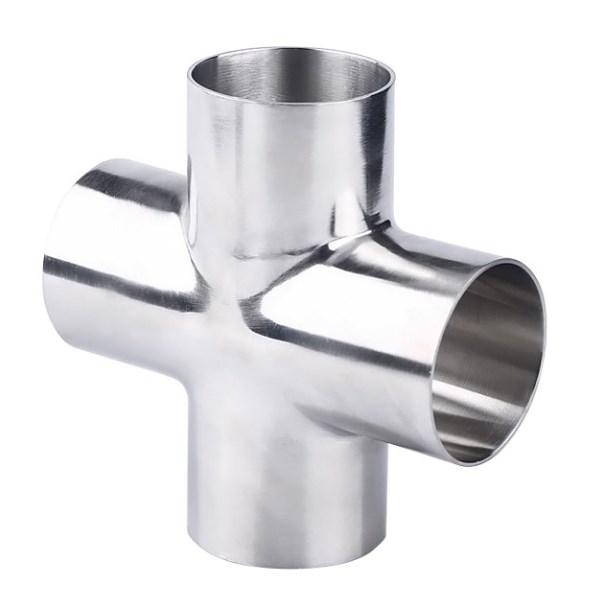

1.Thập hàn đều (Equal Cross)
- Cả bốn nhánh có cùng đường kính, giúp duy trì lưu lượng đồng đều và ổn định trong hệ thống đường ống.
2.Thập hàn giảm (Reducer Cross)
- Các nhánh có đường kính khác nhau, cho phép kết nối các đường ống có kích thước khác nhau, thích hợp cho các hệ thống phân phối có yêu cầu điều chỉnh lưu lượng.

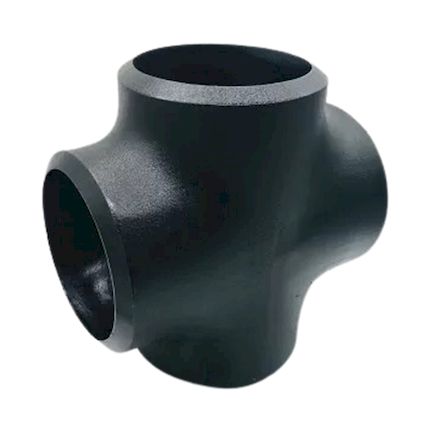

3.Thập hàn đen
- Được làm từ thép cacbon không có lớp mạ bảo vệ, phù hợp cho các ứng dụng trong môi trường khô ráo hoặc các hệ thống có lớp phủ bảo vệ riêng.
4.Thập hàn mạ kẽm
- Được phủ một lớp kẽm nhúng nóng hoặc mạ kẽm điện phân để tăng khả năng chống oxy hóa, ăn mòn, thích hợp sử dụng trong môi trường ẩm ướt hoặc có hóa chất.
Đặc điểm kỹ thuật và thành phần
Thành phần hóa học (tùy theo tiêu chuẩn ASTM A234, A105, A106, v.v.):
- Carbon (C): 0.17% – 0.25%
- Mangan (Mn): 0.50% – 1.20%
- Silic (Si): ≤ 0.40%
- Lưu huỳnh (S): ≤ 0.05%
- Photpho (P): ≤ 0.05%
Tính chất cơ học:
- Độ bền kéo: ≥ 415 MPa
- Giới hạn chảy: ≥ 240 MPa
- Độ giãn dài: ≥ 20%
Tiêu Chuẩn Sản Xuất
Thập thép hàn SCH20, SCH40, SCH80 được sản xuất theo các tiêu chuẩn quốc tế:
- ASTM A234 WPB: Dùng cho hệ thống áp suất cao, ứng dụng trong dầu khí, hóa chất.
- ASTM A105: Sử dụng trong hệ thống ống áp lực cao và chịu nhiệt độ cao.
- ASME B16.9: Tiêu chuẩn cho các loại phụ kiện hàn trong hệ thống ống công nghiệp.
- JIS B2311, JIS B2312: Tiêu chuẩn Nhật Bản áp dụng cho các phụ kiện thép hàn.
Các Tiêu Chuẩn Độ Dày SCH20, SCH40, SCH80
Thập thép hàn có nhiều tiêu chuẩn độ dày khác nhau, phổ biến nhất là SCH20, SCH40 và SCH80. Sự khác biệt chính giữa các loại này là độ dày thành ống, ảnh hưởng trực tiếp đến khả năng chịu áp lực của hệ thống:
- SCH20: Thành ống mỏng, phù hợp với các hệ thống có áp suất thấp.
- SCH40: Độ dày trung bình, sử dụng phổ biến trong nhiều ngành công nghiệp.
- SCH80: Thành ống dày, khả năng chịu áp lực cao, thích hợp cho môi trường làm việc khắc nghiệt.
Quy Trình Sản Xuất
Thập thép (tứ thông) SCH20, SCH40, SCH80 được sản xuất theo các bước sau:
- Lựa chọn nguyên liệu: Sử dụng thép cacbon chất lượng cao, đạt tiêu chuẩn quốc tế.
- Gia công tạo hình: Thép được cắt, ép và tạo hình bằng máy móc chuyên dụng để đảm bảo kích thước và độ chính xác.
- Hàn và xử lý mối hàn: Các phần kết nối được hàn bằng công nghệ hàn tự động hoặc hàn hồ quang.
- Kiểm tra chất lượng: Thực hiện kiểm tra áp lực, siêu âm mối hàn và các thông số kỹ thuật.
- Xử lý bề mặt: Sơn chống gỉ hoặc mạ kẽm để tăng độ bền.
Những Lưu Ý Khi Lắp Đặt Thập Hàn Vào Đường Ống
- Đảm bảo kích thước phù hợp: Kiểm tra kích thước ống và phụ kiện trước khi lắp đặt.
- Làm sạch bề mặt: Loại bỏ bụi bẩn, dầu mỡ để đảm bảo mối hàn chất lượng.
- Hàn đúng kỹ thuật: Sử dụng phương pháp hàn phù hợp với tiêu chuẩn của đường ống.
- Kiểm tra áp lực sau lắp đặt: Đảm bảo hệ thống không bị rò rỉ hoặc áp suất vượt mức cho phép.
Phụ Kiện Ống Thép Đúc
Phụ kiện ống thép đúc là các bộ phận được chế tạo từ ống thép đúc liền mạch để kết nối, chuyển hướng, hoặc điều chỉnh dòng chảy trong các hệ thống đường ống công nghiệp chịu áp lực cao và môi trường khắc nghiệt
Các loại phụ kiện phổ biến:
- Co, Cút, Tê: Dùng để thay đổi hướng hoặc phân chia dòng chảy.
- Mặt bích (Flange): Dùng để kết nối các đường ống với van, máy bơm hoặc các thiết bị khác.
- Bầu giảm (Côn thu): Kết nối hai ống có đường kính khác nhau.
- Măng xông: Các bộ phận kết nối ống.
- Van (Valve): Điều chỉnh hoặc ngắt dòng chảy.
Phụ Kiện Ống Thép Hàn
Phụ kiện ống thép hàn là các bộ phận thép được sử dụng để kết nối đường ống bằng phương pháp hàn kín, tạo liên kết chắc chắn, chịu áp lực cao và không bị rò rỉ.
Các loại phổ biến:
-
Cút hàn (Co hàn):
Dùng để thay đổi hướng của dòng chảy (ví dụ cút 90°, 45°).
-
Tê hàn (Tee):
Dùng để tách dòng chảy từ ống chính sang hai nhánh hoặc ba nhánh.
-
Măng sông hàn (Coupling):
Dùng để kết nối hai đoạn ống thép có kích thước tương đương nhau.
-
Côn thu hàn (Bầu giảm hàn):
Dùng để thu hẹp hoặc mở rộng đường kính của đường ống, có cả dạng đồng tâm và lệch tâm.
-
Chén bịt hàn (Cap):
Dùng để đóng kín một đầu của hệ thống đường ống.
Phụ Kiện Ống Thép Đen
Phụ kiện ống thép đen là các bộ phận làm từ thép carbon không mạ kẽm, được sử dụng để kết nối các đoạn ống thép đen với nhau hoặc với các thiết bị khác trong hệ thống đường ống. Chúng bao gồm các loại như măng sông, côn thu, lơ thu, và dùng để chuyển hướng, điều chỉnh dòng chảy, hoặc bịt kín các đầu ống trong các ứng dụng công nghiệp nặng.
Các loại phổ biến
- Măng sông: Dùng để nối trực tiếp hai đoạn ống thép.
- Côn thu/Lơ thu: Dùng để thu hoặc mở rộng đường kính ống.
- Thập, Tê, Cút: Dùng để tạo các điểm rẽ nhánh, chuyển hướng đường ống.
- Nắp bịt: Dùng để bịt kín đầu cuối của ống.
Phụ Kiện Ống Mạ Kẽm
Phụ kiện ống mạ kẽm là những chi tiết được dùng để kết nối, thay đổi hướng, phân nhánh, hoặc thay đổi kích thước của hệ thống ống thép mạ kẽm. Chúng được làm từ thép carbon và phủ một lớp kẽm bên ngoài, giúp chống gỉ sét, ăn mòn, tăng độ bền và tuổi thọ cho hệ thống ống, đồng thời giảm chi phí bảo trì so với các vật liệu khác như inox.
Côn Thu Thép
Côn thu thép là một phụ kiện đường ống, được làm từ vật liệu thép, có chức năng chính là kết nối hai đoạn ống hoặc phụ kiện có kích thước đường kính khác nhau, từ đó thay đổi lưu lượng dòng chảy và áp suất trong hệ thống. Chúng thường được sử dụng trong các hệ thống dẫn nước, khí, hơi, hóa chất, có hai dạng cơ bản là đồng tâm và lệch tâm, tùy thuộc vào vị trí lắp đặt và nhu cầu tiết kiệm không gian.
- Côn thu ren thép mạ kẽm
- Côn thu thép hàn
- Côn thu thép đồng tâm (côn thu hình nón)
- Côn thu thép lệch tâm
Tê Thép
Tê thép là gì? đây là phụ kiện ống thép dùng để phân tách, chuyển hướng dòng chảy của luwu chất trong hệ thống đường ống.Nó có hình chữ T hoặc chữ Y nên được gọi là tê. Tê thép có 3 nhánh đường kính bằng nhau được gọi là tê đều loại còn lại có haid dầu bằng nhau được gọi là tê thu. Tê thép được sử dụng rộg rãi trong các mạng lưới đường ống để chuyền chất lỏng và khí.
